双电源快切及电压暂降治理应用场景

外部电网或企业系统内部支路短路,保护动作切除故障,但系统电压发生短时跌落现象,一般称之为“晃电”。“晃电”可导致一些敏感的设备停机等。MS双电源快速切换系统以及ZRD母线残压保持装置是为消除晃电造成的影响而研发的。

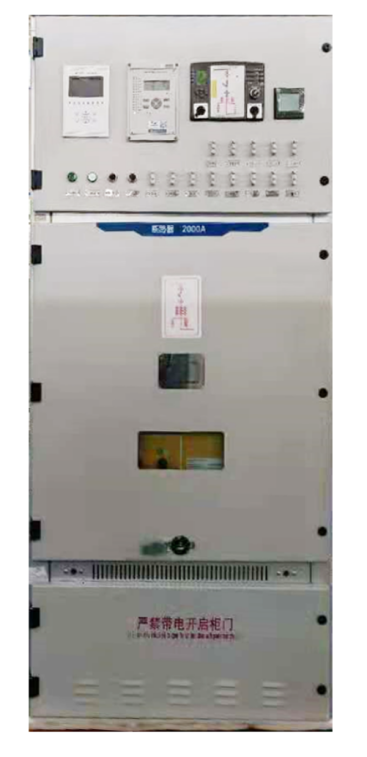

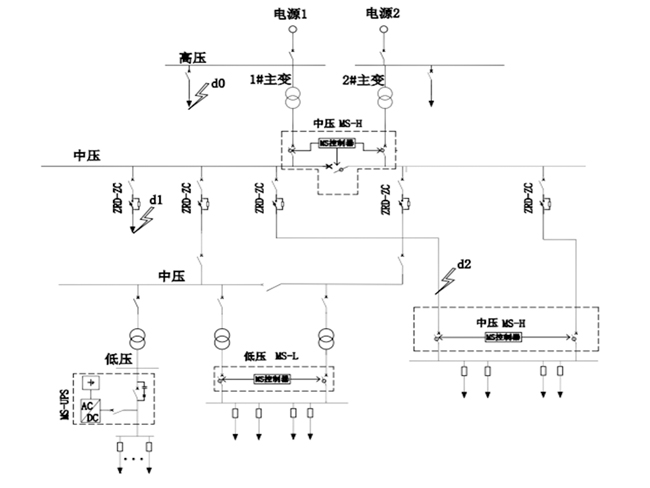

电源侧晃电故障场景

在总降进线和母联采用MS无扰动双电源快速切换装置,当某一电源发生故障时如d0点,MS进线打开,母联开关合闸,用另一路电源带两段母线,保障供电的连续性,整个切换过程可控制在20ms。


内网负荷侧晃电故障场景

当连接高配室的支路发生短路故障(d1点或d2点),ZRD母线残压保持装置,10ms内可投入高阻抗快速隔离故障线路,保障总降其他支路负荷可靠运行;若有故障的高配室内有重要负荷,ZRD保障其他负荷运行,本侧高配室重可采用MS快切对重要负荷切换,同理,MS快切也可应用于低压侧重要负荷。



低压无双电源供电场景

针对没有双电源供电的低压重要负荷,可采用MS-UPS将重要负荷切换到储能电压上短暂供电,晃电结束在回切到正常电源上。
