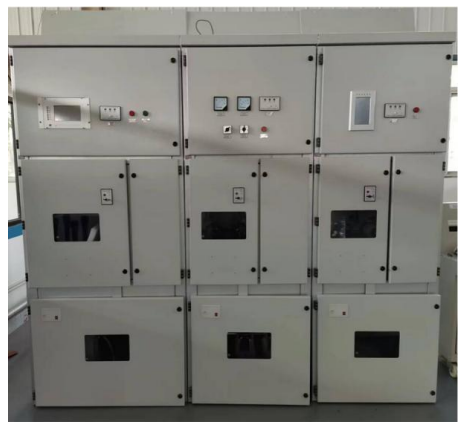

HDKB-G 单相接地综合管控系统

应用场景：

我国 6~35kV 配电系统的中性点主要采用不接地和谐振接地两种运行方式，发生单相弧光接地故障时，长时间带故障运行会造成绝缘损伤积累，近而发展为相间短路事故，直接威胁电网的安全运行。同时单相弧光接地会造成互感器饱和，激发铁磁谐振，导致互感器过载，直至熔断器熔断或互感器烧毁；弧光接地过电压持续时间长，过电压能量超过避雷器承受能力，导致避雷器爆炸。因此保持中性点非有效接地方式高供电可靠性的优点，同时解决这种接地方式带来的问题是近年来中压系统的一个主要研究课题。解决这一问题的关键在于准确的故障选线和有效的后续处理。

针对上述治理策略的深入研究，我司开发出 GSS 单相接地综合管控系统。

产品功能：

● 当中压系统发生单相接地故障时，GSS 系统可产生半波且幅值较高的工频电流用于选线，结合多种暂态算法和 DS 证据理论的数据融合算法，很好的解决了故障选线的准确率问题。

● 单相接地综合管控系统融合了消弧线圈及动态开关消弧的各自优点，无论瞬时性故障还是永久性故障均具有很好的治理效果，且提供给客户最佳的体验度。

● 超宽频全电压监测装置把电力系统在故障状态以及遭受雷电、操作等冲击时的电压波形完整的进行录波、处理、分析，供用户进一步分析电力系统的工作状态。

技术优势：

1、特征非常微弱的超短周期瞬时性接地故障（＜20ms）采用暂态算法选线。

2、20ms内触发可控的半波工频电流，瞬时放大故障电流，选线准确率达到100%。

3、消弧线圈和动态开关消弧互相配合，互相保护，有效消除弧光过电压，且动态开关分闸时无过电压。

4、装置可对系统电压及其谐波、电压闪变、弧光过电压、雷击过电压、操作过电压等稳态、暂态冲击进行实时监测、定时记录、报警。
